Altair SimSolid助力世界顶级建筑设计事务所SOM大幅节省项目时间

发布日期:
2024-01-04
浏览量:
611

一、关于 SimSolid

SimSolid 是面向设计师、工程师和分析师的颠覆性仿真技术,可在几分钟内对结构复杂的 CAD 装配体进行结构分析。它消除了传统结构仿真中非常耗时、非常专业且非常易出错的两项任务:几何准备和网格划分。

可在现实条件下对多个设计方案进行快速仿真。可以使用任何通用格式导入 CAD 模型。SimSolid 可兼容不精确几何,这意味着与 CAD 嵌入式仿真工具不同,SimSolid 在分析设计之前无需简化复杂的几何形状。

SimSolid 支持所有典型连接 (螺栓、粘结、焊接、铆钉、滑动) 和线性静力学、模态、热分析,以及更复杂的耦合、非线性、瞬态分析。SimSolid 提供的仿真能力有助于用户做出更快的工程决策,从而更快地开发出优质产品,以击败竞争对手,成功将产品推向市场。

二、SimSolid案例分享

1、客户简介

Skidmore Owings and Merrill(SOM)是美国著名的建筑设计公司,以在全球各地建造标志性创新建筑而闻名。该公司在可持续建筑和设计领域享有全球领导者的美誉,其众多项目也证明了这一点,这也使得该公司为世界上一些最具挑战性的结构设计项目提供设计和咨询服务。

2、面临的挑战

墨西哥城的高层建筑设计要求建筑师和结构工程师采用抗御多种灾害的方法,以解决地震、大风和洪水可能造成的问题。超越标准做法的创新、独特建筑需要额外的外部同行评审,以评估并确保设计符合强度和适用性。这些额外的同行评审可能会大大延长建筑项目的工期。

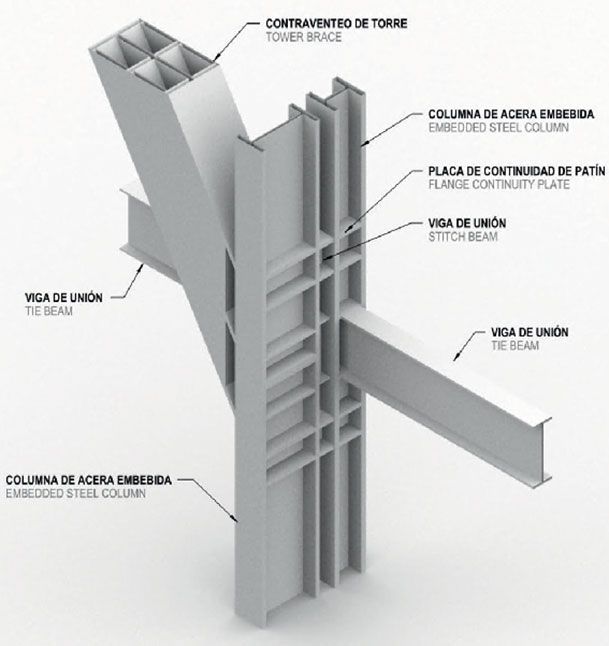

位于墨西哥城的 Antara Fase II 大厦是由 Sordo Madaleno Arquitectos 设计的一座创新型高层建筑,该建筑上设计有外露的用于侧向承重的斜撑框架。

Altair SimSolid案例

作为该项目的结构设计者,SOM 开发了抗震系统,包括对斜撑框架连接进行详细评估,在施工前期,抗震系统会历经多次设计变更。SOM 的工程师在非标准连接设计的传统有限元法(FEM)分析方面经验丰富;他们所面临的挑战来自于项目的时间限制,必须满足客户的最后期限要求。

3、解决方案

SOM的工程师选择使用Altair SimSolid,这是一种无网格分析求解器,可直接作用于导入的CAD三维模型,无需简化几何形状。通过消除耗时的几何简化和网格划分,工程师可以随时将他们的CAD模型导入Altair SimSolid,并以比传统有限元分析方法快5倍的速度生成分析结果。通常需要两周时间才能完成的工作在两天内就能完成。

Altair SimSolid案例分享

对于SOM的工程师来说,验证Altair SimSolid结果的准确性和可靠性至关重要。通过大量的验证实例,SOM确信使用Altair SimSolid可以使工程师满足分析要求并在项目截止日期前完成项目。

Altair SimSolid案例

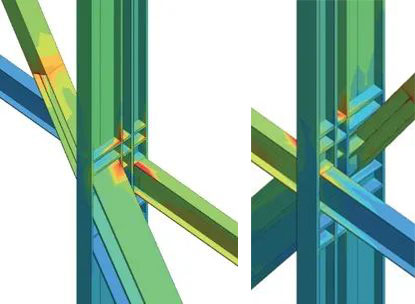

能够快速可靠地生成分析结果,并通过详细的云图可视化显示应力、应变和变形,加快了SOM的工作流程。利用Altair SimSolid进行钢结构斜撑框架连接分析,SOM只需几天就能完成通常需要数周的工作——节省了五倍的时间。
