SimSolid如何快速处理大型复杂装配模型

发布日期:
2023-02-07
浏览量:
1217

SimSolid是一款基于有限元算法扩展算法的结构求解器,能进行快速的模型验证。与传统有限元软件不同,它采用无需简化的精确的几何模型开始建模,SimSolid软件不仅不需要进行网格划分,而且还可以自动识别并批量创建连接。只需简单三步,便可批量创建连接,我们一起来看下SimSolid如何快速处理大型复杂装配模型!

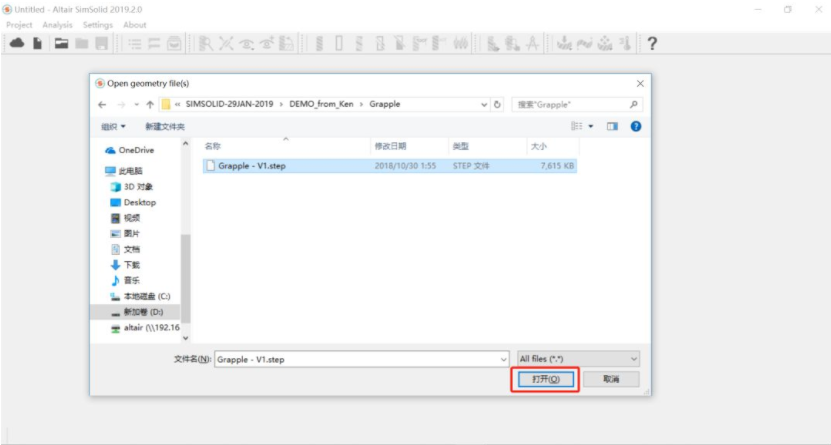

1、导入几何

点击主菜单 Project - Import from file - 选中几何文件 - 打开。

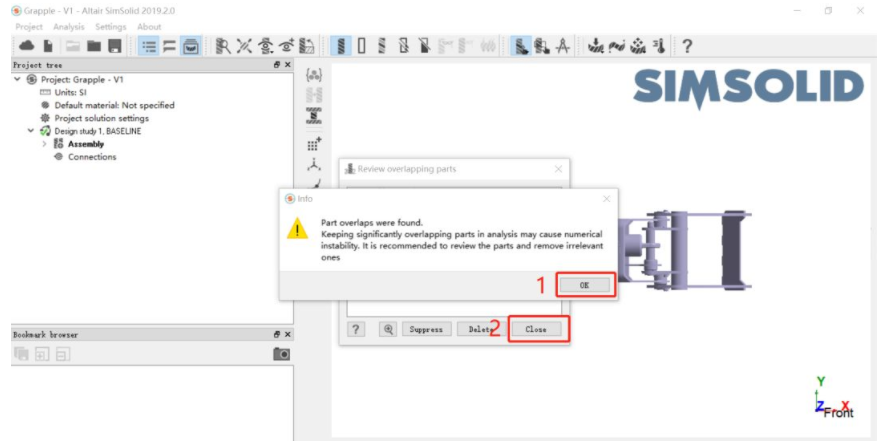

2、处理提示的穿透信息

依次点击OK - Close,表示接受穿透。若不接受,需返回CAD软件中调整;若无大的穿透,软件会直接跳出下步中的Automatic conditions对话框。

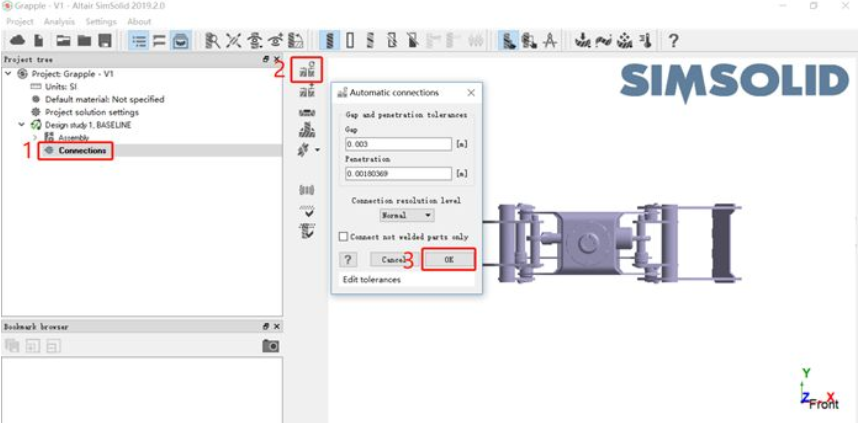

3、自动创建接触

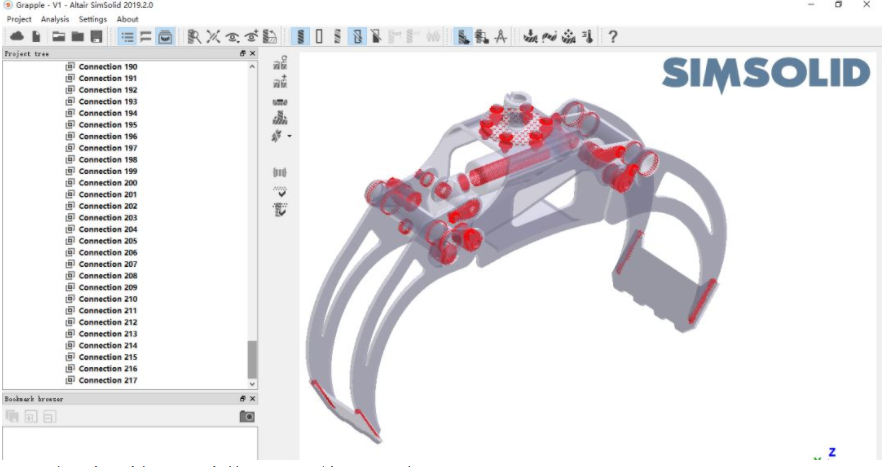

依次点击模型树中的Connections-工具条Automatic connections - OK,表示接受推荐设置并创建接触。3秒后,SimSolid将自动创建所有连接,共217处。



使用SimSolid非常轻松的便可自动创建整个装配体中的连接,不需要像传统有限元那样,逐个建接触面并赋予接触属性,也不用费心处理穿透与间隙。是不是很容易呀?

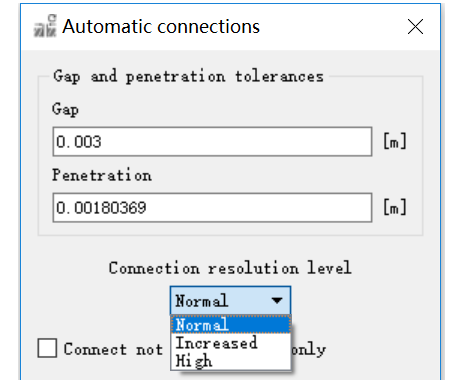

但需要注意步骤3中Automatic connections窗口中的3个选项设置。下面给大家详细介绍一下:


① Gap and penetration tolerances :这是将要使用的搜索距离。 最佳做法是写尽可能小的值,但需要仍然可以找到连接。

② Connection resolution level (Normal, Increased, High) :设置连接搜索算法的精度。 在正常情况下不会有问题,一般对于非常薄、很长的结构,才需要提升分辨率。

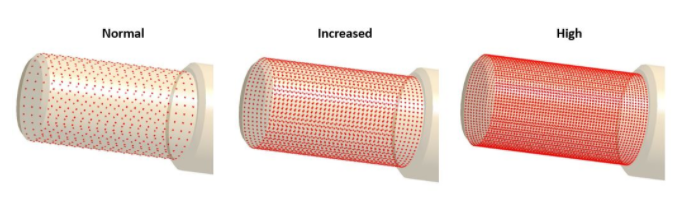

③ Connection resolution level默认为Normal,Increased是正常的4倍分辨率;High是正常的16倍分辨率。连接分辨率通过图标密度可视化,High需谨慎使用,会减慢执行时间。
