SolidWorks+SimSolid 快速无网格仿真分析

发布日期:
2023-07-06
浏览量:
778

Altair SimSolid 是一款专门为快速发展的设计流程开发的结构分析软件。它消除了几何体简化和网格化,这是传统有限元分析中非常耗时而且需要大量专业知识的两项任务,从而能够在几分钟内分析全功能 CAD 装配,而无需网格化。

SimSolid软件

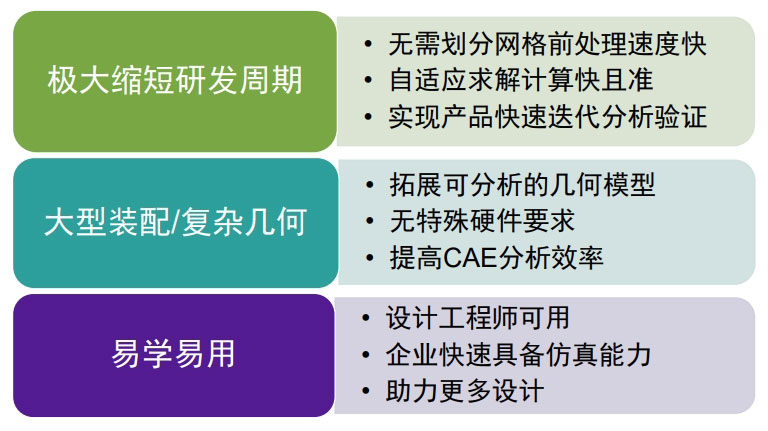

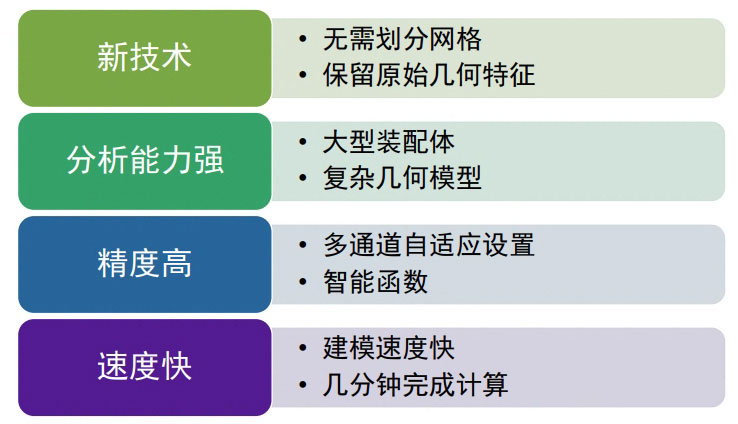

SimSolid 提供了以下优势:


1、分析完整的装配体— SimSolid 已经从无到有地发展成了一个大型装配求解器。可以在标准的笔记本或台式计算机上直接分析具有 100 到 1000 个零件的装配。


2、无几何体简化或网格化 — SimSolid 消除了几何体简化和网格化,这是传统有限元分析中耗时特别长、需要大量专业知识的两项任务。可以在模型中保留完整的几何细节,如小孔、倒角、凸毂等。


3、多通道自适应求解器能够提供自动求解精度 — SimSolid 使用多求解通道、局部和全局误差分析以及自适应局部富集来确保求解精度。


4、在几秒到几分钟内就能获得结果 — SimSolid 很快,特别快。求解时间通常以秒到分钟为单位。使用 SimSolid,可以快速分析和比较多个设计方案。


本次演示SolidWorks建模导入SimSolid 执行无网格结构分析,并在几秒钟内运行求解。

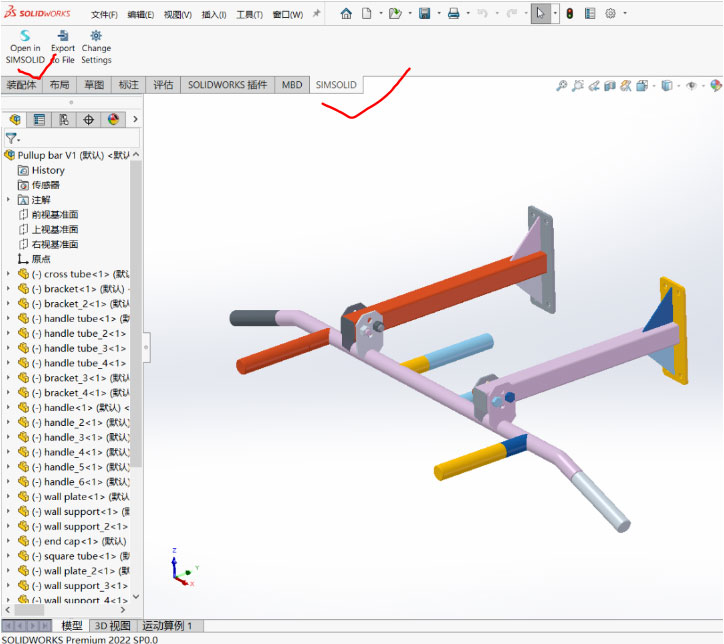

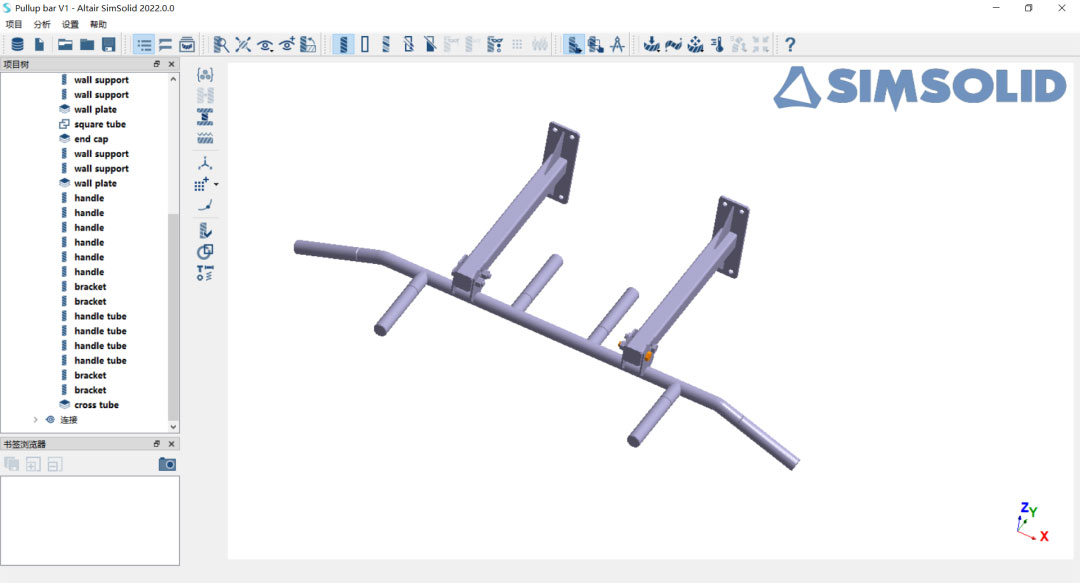

一、在SolidWorks里建模,并开启SIMSOLID插件,将模型导入到simsolid;

SimSolid软件

SimSolid软件

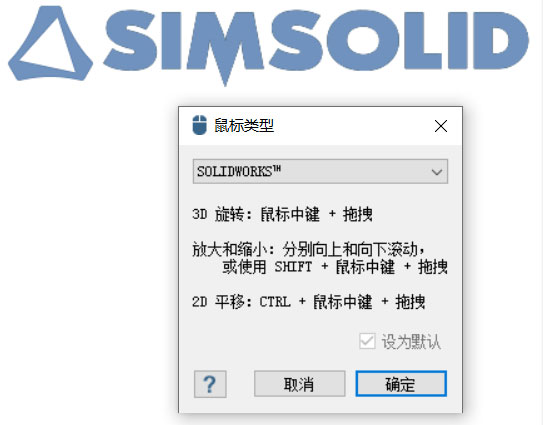

二、方便操作习惯,可在simsolid设置solidworks鼠标类型;

SimSolid软件

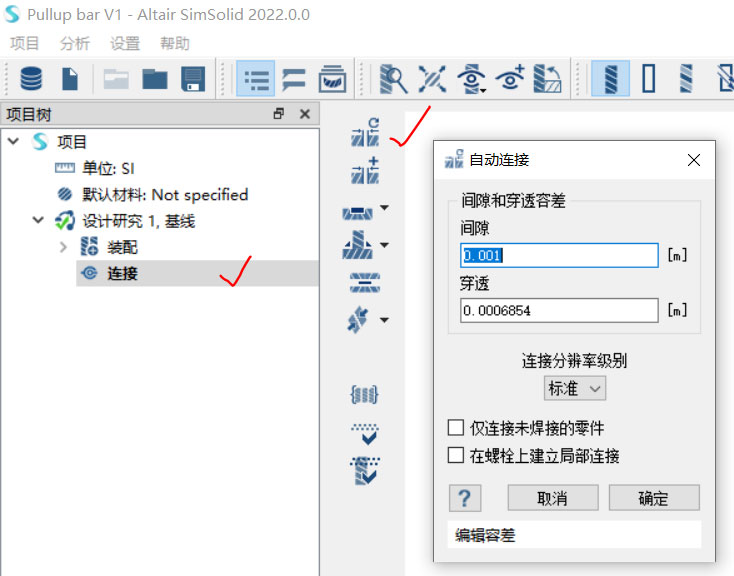

三、创建连接;

SimSolid 即使在几何体重叠的区域也会创建连接;

SimSolid 会自动识别螺栓、螺母和垫圈;

滑动接触将自动施加于螺栓杆,否则将被绑定。

无网格结构分析软件

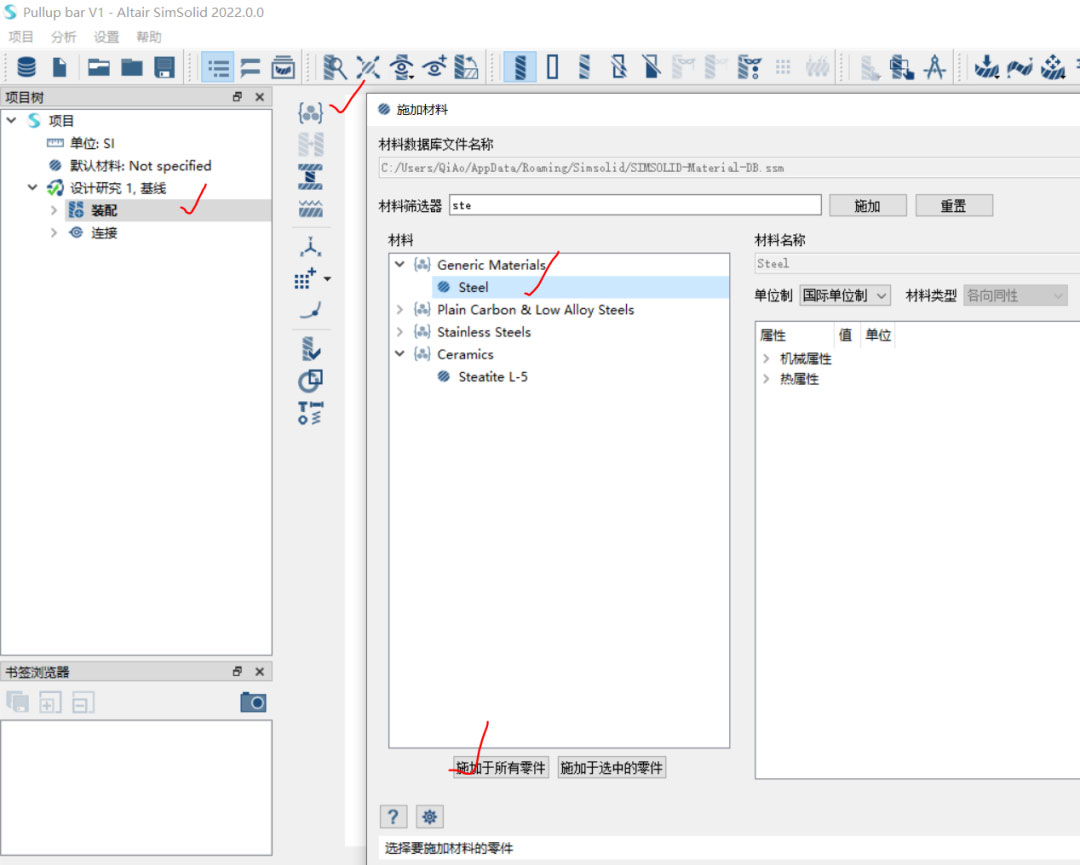

四、分配材料;

无网格结构分析软件

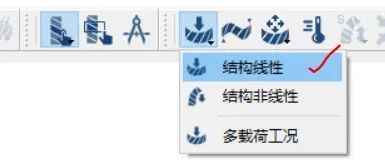

五、创建结构线性分析;

无网格结构分析软件

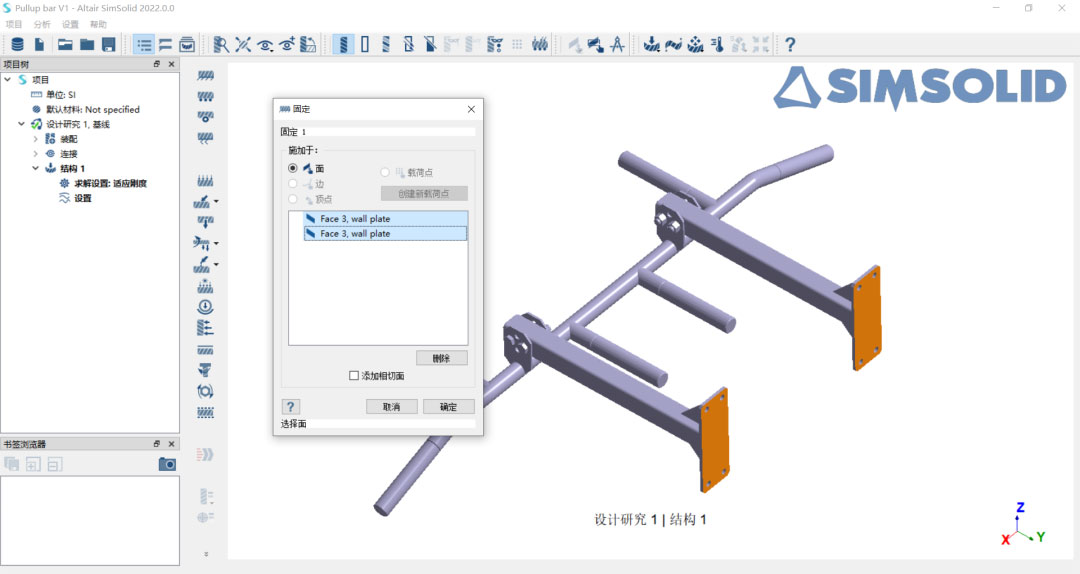

六、创建固定支座:在拉杆模型中的墙面上创建固定支座;

无网格结构分析软件

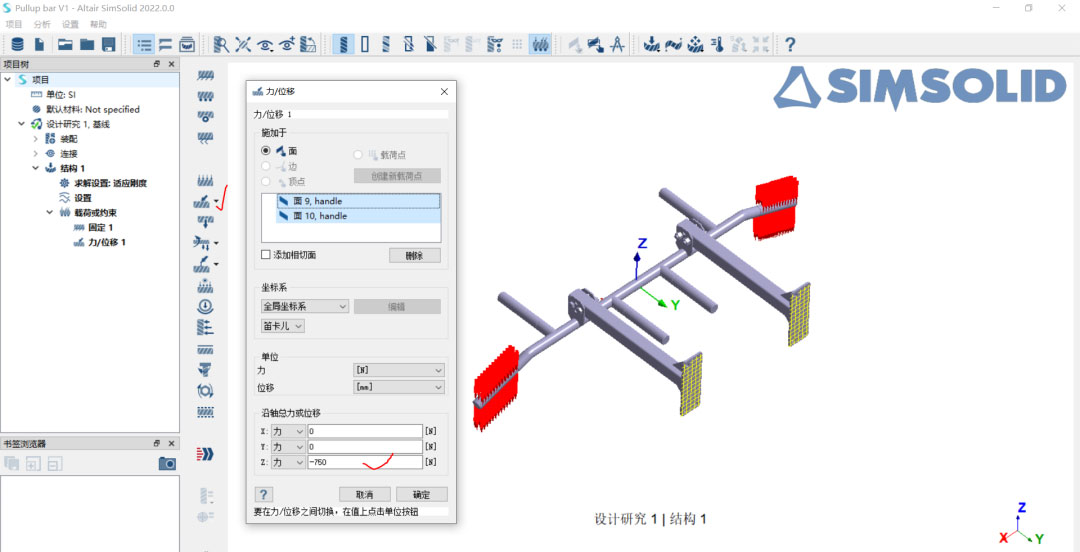

七、创建力载荷:将 Z 方向的力指定为 -750 N

无网格结构分析软件

八、运行求解;

Altair SimSolid

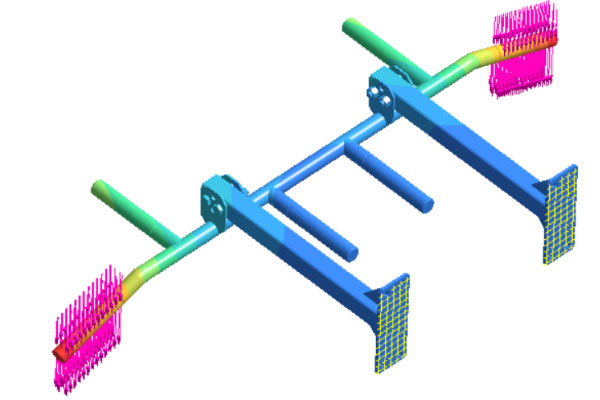

九、查看结果云图;

Altair SimSolid

总结

Altair SimSolid
