Simdroid流体模块是基于自主仿真内核开发的通用流体仿真系统,采用计算流体动力学(CFD)数值模拟技术,提供了模拟流动以及其他相关物理现象的完整的流体动力学解决方案。

产品描述

物理模型和物理属性

• 二维平面、二维轴对称、三维流动分析

• 稳态、瞬态分析

• 无粘流、层流、湍流

 主要的湍流模型包含 模型、 模型以及多种低雷诺数湍流模型

Simdroid软件还内置了多种近壁面流动的处理方法

• 不可压流和可压缩流计算

• 传热计算

 包括:强制/自然对流、共轭换热、辐射传热

• 多组分混合

• 单/多相流、基于拉格朗日方法的离散相模型

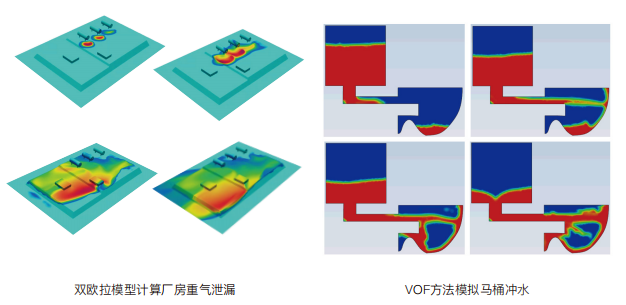

• 多相流功能具备VOF、欧拉-欧拉与欧拉-拉格朗日模型

• 多重坐标系MRF计算,模拟旋转流场

• 周期区域

• 流体/固体共轭传热


数值算法

• 求解器:基于压力的求解器(分离式、耦合式)和基于密度的求解器(隐式算法、显式算法)

• 对流项离散格式:一阶/二阶迎风格式、线性、加限制器的线性重构、LUST、三次多项式重构、Van leer、MUSCL、QUICK

• 梯度项离散格式:高斯、LeastSquares、Fourth

• 时间项离散格式:稳态、欧拉、半隐半显、二阶向后差分、局部欧拉

• 串行、并行计算


边界条件

边界条件预先设有较为通用的边界类型,包括压力入口、速度入口、质量流量入口、压力出口、出口边界、自由流。

• 速度边界条件

零法向梯度、固定值、时变固定值、固定法向梯度、流量入口速度、时变流量入口速度、面法向固定值、时变面法向固定值、压力指定出口速度、入口-出口、自由流、湍流入口、无滑移、滑移、旋转墙壁速度、圆柱入口

• 压力边界条件

 固定压力梯度通量、相静压、总压力、时变总压力、零法向梯度、固定值、时变固定值、固定法向梯度、虚拟压力、压力无反射

• 热边界条件

 入口-出口、湍流入口、零法向梯度、固定值、时变固定值、固定法向梯度、总温度、外部热流、混合

介质物性

• 常量或可变物性,包括温度和本构关系

• 理想气体模型

• 针对浮力变密度流动的Boussinesq模型

• 用户自定义物性
