Visual Components 4.5版本主要特征

发布日期:
2022-10-18
浏览量:
4117

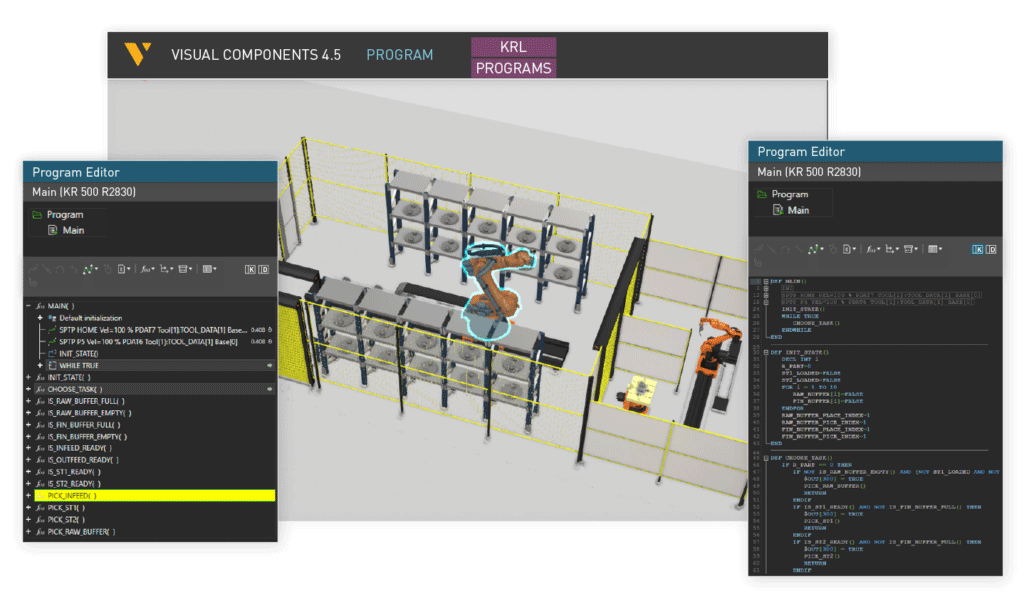

1、KUKA OLP 解决方案

KUKA 离线编程 (OLP) 解决方案是 Visual Components 4.5 版本的亮点,可帮助您虚拟调试自动化项目,提高循环时间、机器人路径和碰撞的准确性。现在,您可以使用 Visual Components 易于使用的机器人教学工具以 KUKA 机器人语言 (KRL) 对 KUKA 机器人进行编程,并直接通过 Visual Components 将您的项目传输到 KUKA Virtual Robot Controller、KUKA.OfficeLite 以及物理控制器。您也可以将您的 KUKA 项目直接从 Visual Components 导入和导出到控制器。KUKA OLP 解决方案是对强大且不断增长的视觉组件机器人产品组合的重要补充。有了这个新功能,您可以模拟您的计划,与 PLC 一起测试您的机器人程序并在一个环境中验证它们,避免使用多种工具和随之而来的一系列挑战。KUKA OLP 将您的时间从机器人程序的后处理和该过程中的差异中节省下来,不要忘记在程序发生任何细微变化时多次来回传输文件。它简化了您的编程工作流程,并帮助您与同行和客户更好地协作。

在此重要的是要提到,KUKA OLP 解决方案仅适用于 Visual Components Premium 用户。

Visual Components 新功能.gif

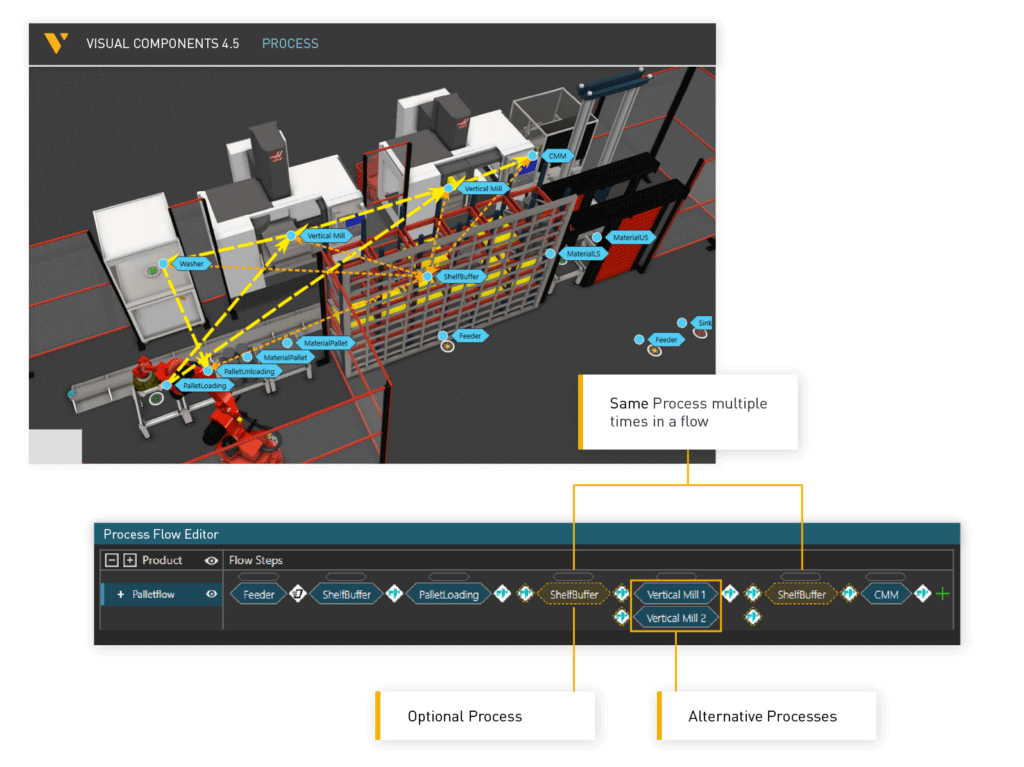

2、流程建模更新

我们大幅改进了流程建模功能,以帮助您设计和管理更加动态的生产流程。新功能允许轻松操作生产流程,以模拟和模拟更实际的用例。使用新的流程建模,您可以拥有:

● 流程中的可选流程

● 在一个流程中多次执行相同的流程

● 替代工艺

● 替代流程情况下的流程优先级

● 流程中可以跳过某些流程

我们还添加了一些支持这些生产流程更改的新流程语句。我们还更新了流程编辑器 UI,以确保轻松适应和访问这些新功能。Process Modeling 更新适用于所有 Visual Components 产品。

Visual Components 新功能.gif

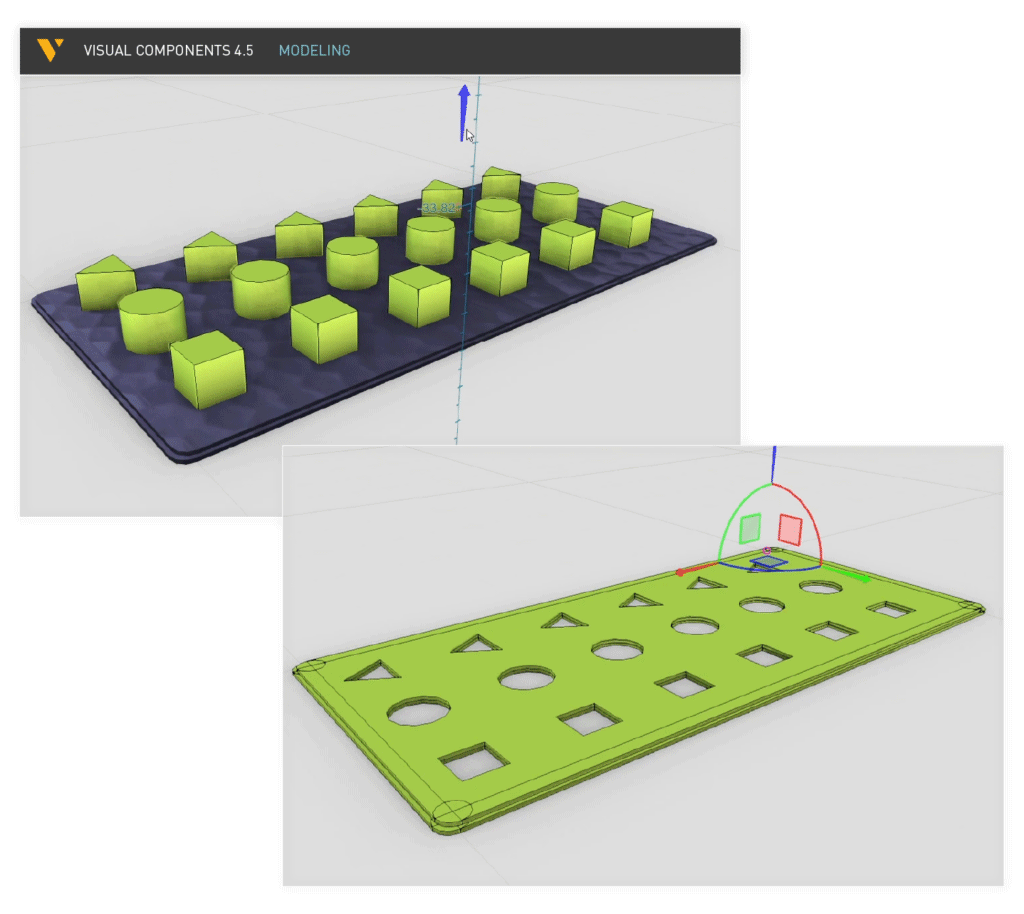

3、布尔建模

Visual Components 4.5 现在包括布尔建模功能,可帮助您设计和修改 CAD 数据,以可视化和模拟更多应用程序,如切割、加工、钻孔、冲压等。借助连接、切割和相交等布尔建模功能,您可以直接在可视化组件中更改 CAD 几何形状并在模拟中使用它们。布尔建模功能在 Visual Components Professional 和 Premium 产品中可用。

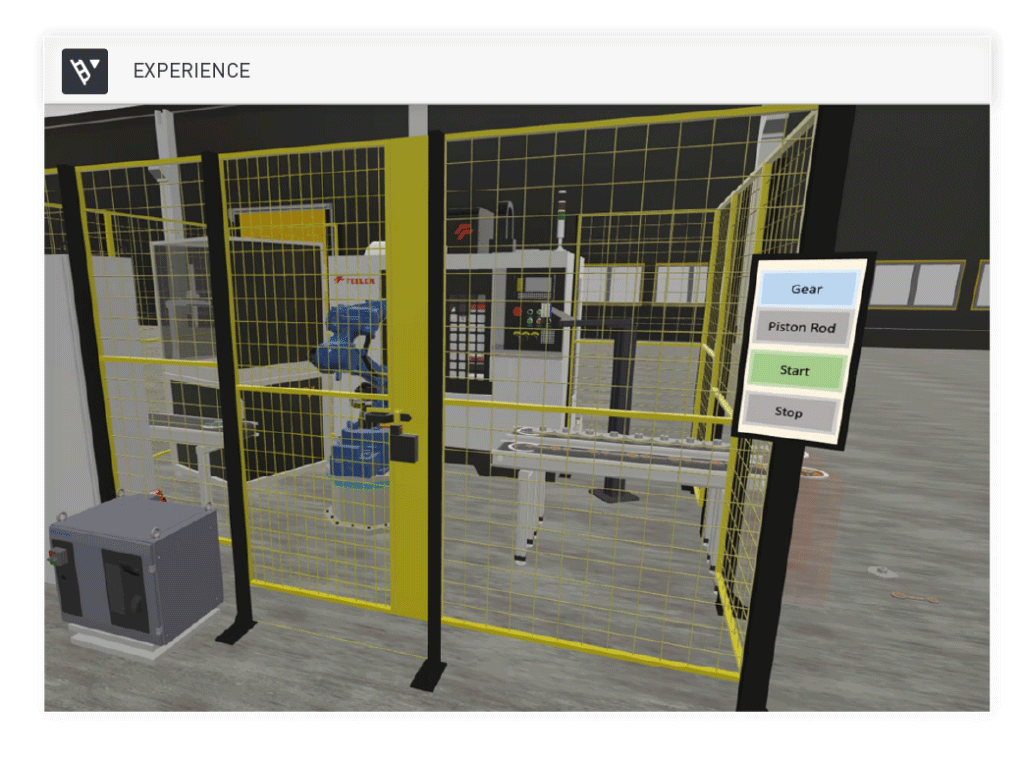

4、自定义 HMI 的 Web 查看器

我们添加了在 3D 工作区中创建自定义 HMI 并使用 Web 查看器在 VC Experience 中与它们交互的功能。使用 HMI 与利益相关者更有效地分享您的概念和计划,让他们更多地参与模拟投资和运营决策。


5、渲染改进

我们对材质着色器进行了一些改进,提高了视觉组件产生的视觉质量。您有时可能仍需要外部渲染器,但我们希望通过这些改进,减少使用它们的需要。

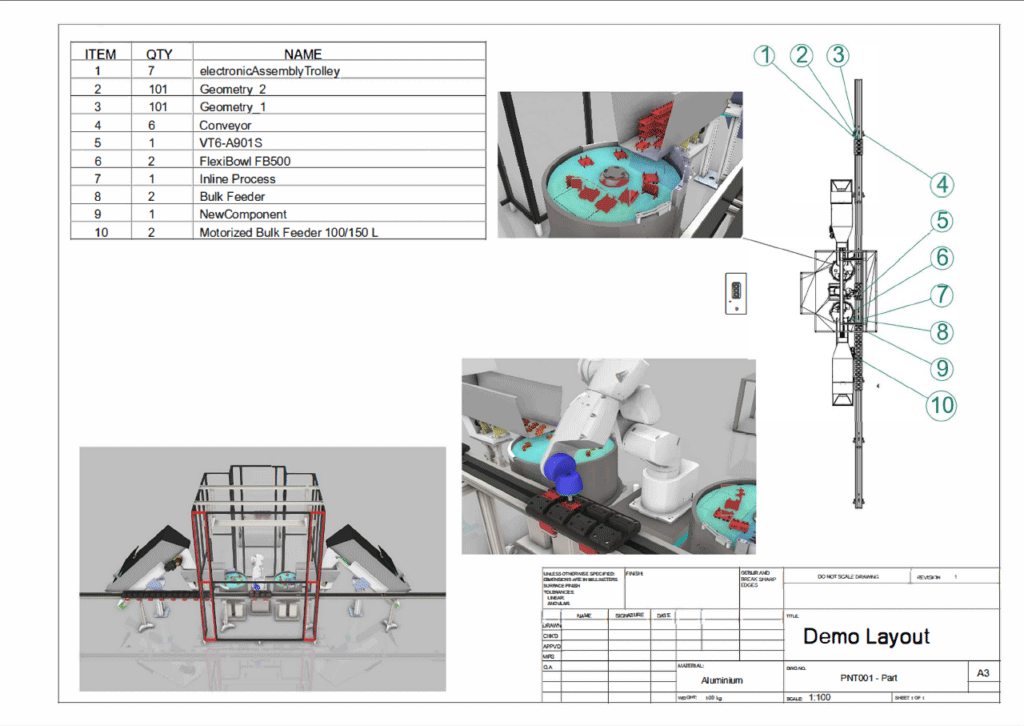

6、绘图改进

位图支持已添加到 2D 绘图中,这意味着您可以在绘图中添加 3D 布局的图像。您还可以在图纸中添加图像作为注释。我们还在Visual Components 论坛中发布了这个免费使用的插件,使您能够从 3D 工作空间中选择静态场景,您可以将其作为图像添加到绘图中。此功能为您从可视化组件创建的绘图增添了更多意义。它改善了您的设计交流并提高了销售内容的质量。

Visual Components 新版本.gif

7、连接性改进

连接性改进包括与 OPC UA 服务器交换 3D 数据。因此,您可以跟踪制造资产的位置数据,并对它们有更深入的了解,以便更好地利用。这些连接改进可以提供帮助的一些典型用例是,例如监控移动机器人的位置、跟踪车间工人的步行距离、机器人惯性工具方向等。

8、CAD 进口商

CAD 导入器已更新以支持最新版本的 Siemens NX、Solid Edge、Parasolid 和 Revit。
