Visual Components 4.5 新增功能介绍

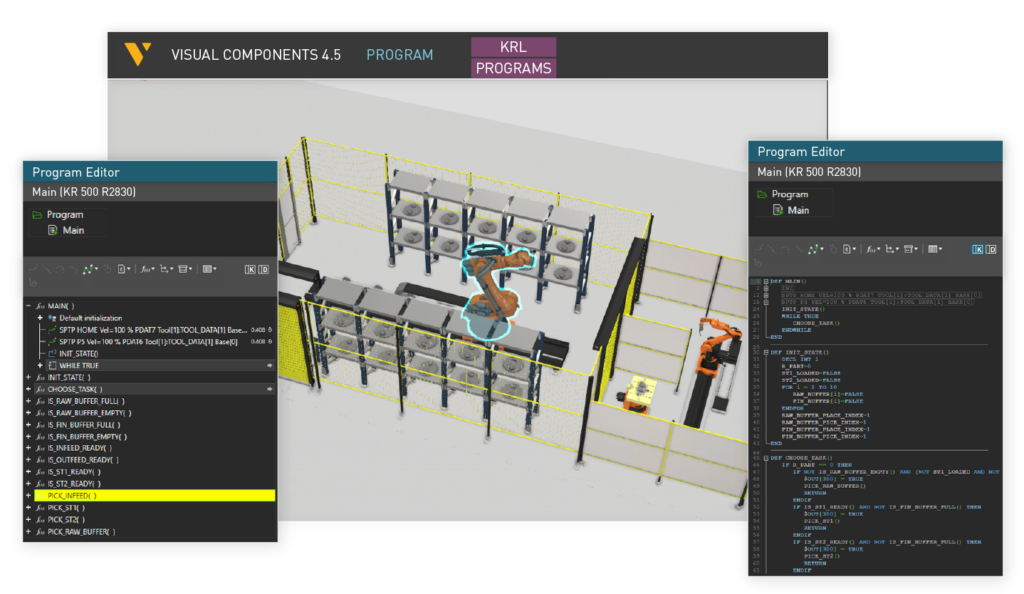

KUKA OLP 解决方案

KUKA 离线编程 (OLP) 解决方案是 Visual Components 4.5 版本的亮点，可帮助您虚拟调试自动化项目，提高循环时间、机器人路径和碰撞的准确性。现在，您可以使用 Visual Components 易于使用的机器人教学工具，使用 KUKA 机器人语言 (KRL) 对 KUKA 机器人进行编程，并将您的项目直接通过 Visual Components 传输到 KUKA 虚拟机器人控制器、KUKA.OfficeLite 以及物理控制器。您还可以从 Visual Components 将您的 KUKA 项目直接导入和导出到控制器。KUKA OLP 解决方案是对 Visual Components 强大且不断增长的机器人产品组合的重要补充。有了这个新功能，您可以模拟您的计划，与 PLC 一起测试您的机器人程序，并在一个环境中验证它们，避免使用多种工具和随之而来的一系列挑战。KUKA OLP 为您节省了机器人程序的后处理时间和该过程中的差异，不要忘记多次来回文件传输，以防任何轻微的程序更改。它简化了您的编程工作流程，并帮助您更好地与同行和客户协作。

注：KUKA OLP Solution 仅适用于 Visual Components Premium 用户。

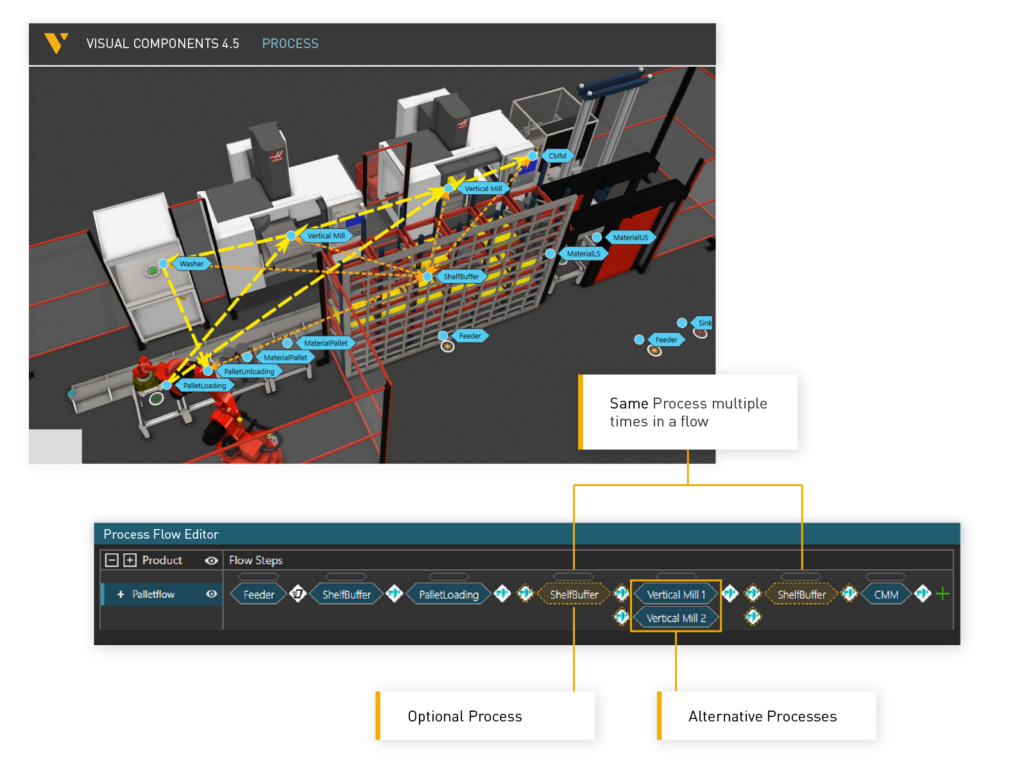

流程建模更新

 Visual Components 4.5新版本大幅改进了流程建模功能，以帮助您设计和管理更加动态的生产流程。新功能允许轻松操作生产流程，以模仿和模拟更实际的案例。使用新的流程建模，您可以拥有：

①流程中的可选流程

②在一个流程中多次执行相同的流程

③替代工艺

④在替代流程的情况下的流程优先级

⑤流程中可以跳过一些流程

新版本还添加了一些支持这些生产流程更改的新流程语句，更新了 Process Flow Editor UI，以确保轻松适应和访问这些新功能。Process Modeling 更新适用于所有 Visual Components 产品。

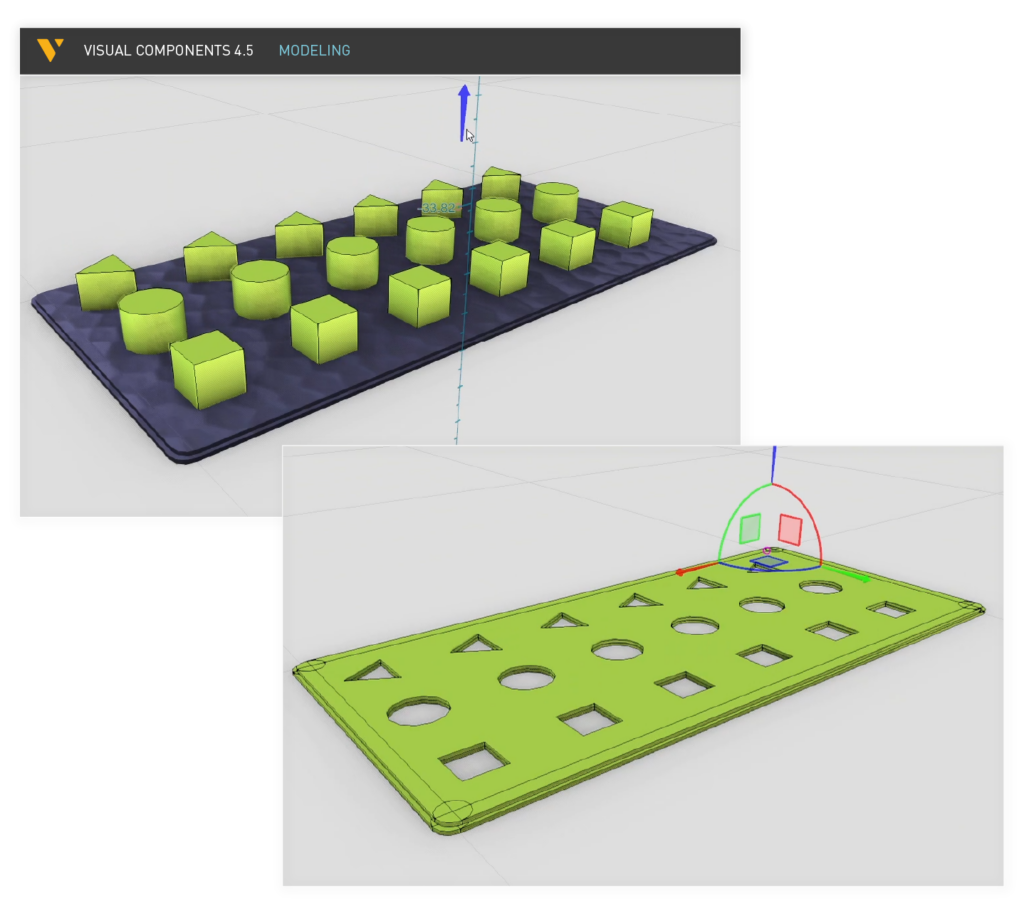

布尔建模

Visual Components 4.5 现在包括布尔建模功能，可帮助您设计和修改 CAD 数据以可视化和模拟更多应用程序，如切割、加工、钻孔、冲压等。借助连接、剪切和相交等布尔建模功能，您可以直接在 Visual Components 中更改 CAD 几何图形，并在模拟中使用它们。布尔建模功能在 Visual Components Professional 和 Premium 产品中可用。

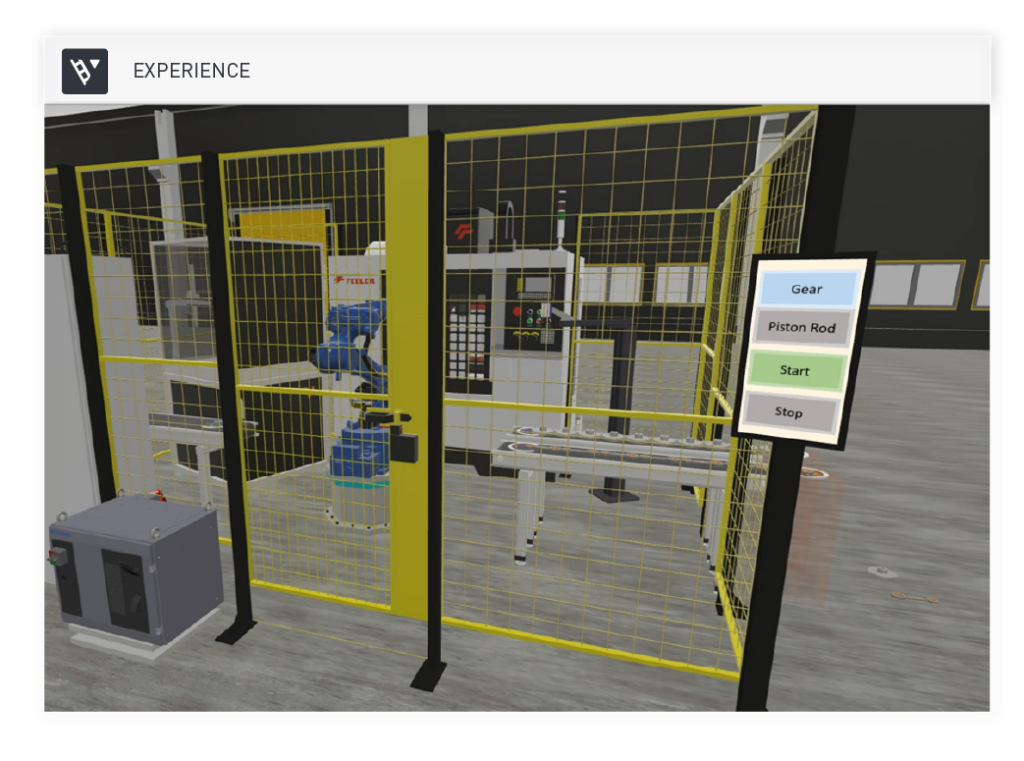

用于自定义 HMI 的 Web 查看器

添加了在 3D 工作区中创建自定义 HMI 并使用 Web 查看器在 VC Experience 中与它们交互的功能。使用 HMI 与您的利益相关者更有效地分享您的概念和计划，并让他们更多地参与投资和运营决策的模拟。

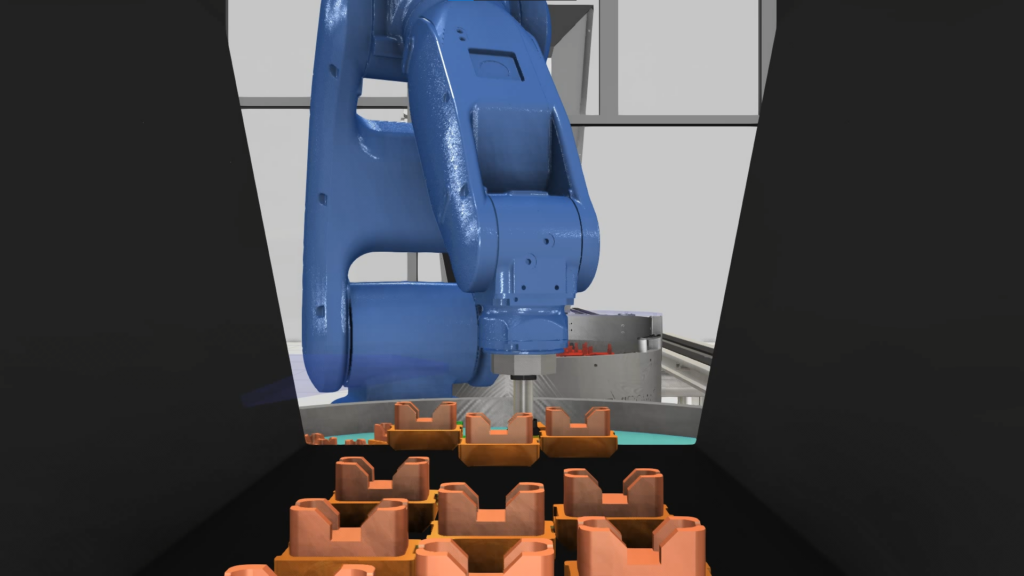

渲染改进

对材质着色器进行了一些改进，提高了 Visual Components 生成的视觉效果的质量。有时您可能仍然需要外部渲染器，但希望通过这些改进，减少对它们的使用需求。

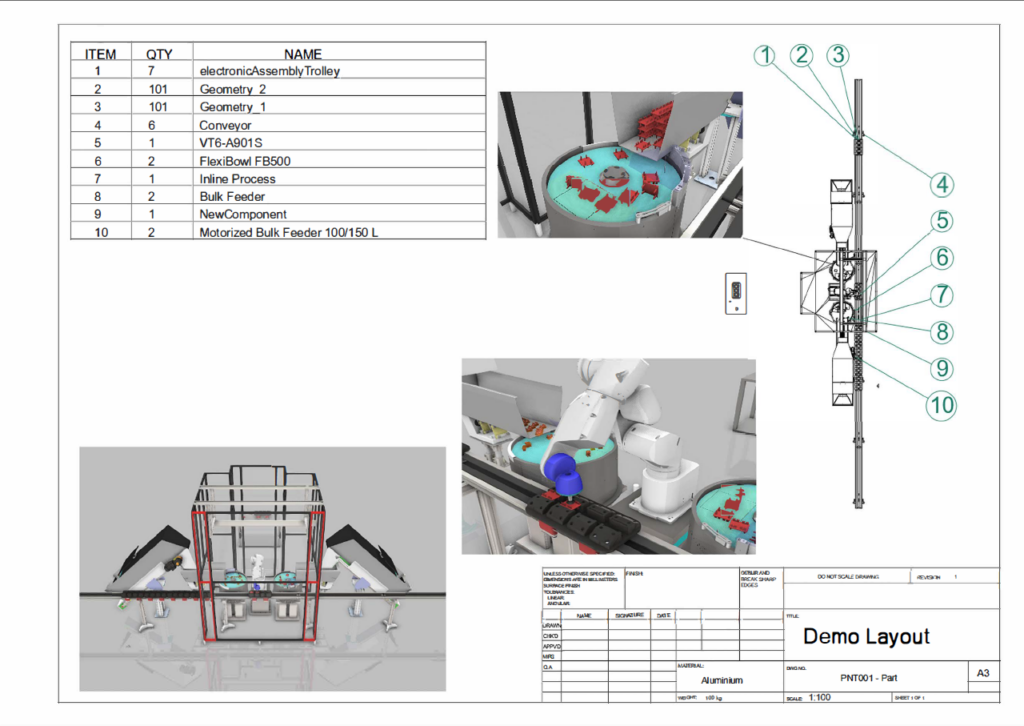

绘图改进

位图支持已添加到 2D 绘图中，这意味着您可以在绘图中添加 3D 布局的图像。您还可以在工程图中添加图像作为注释，此功能为您从 Visual Components 创建的绘图增添了更多意义，它改善了您的设计交流并提高了销售内容的质量。

连接改进

连接性改进包括与 OPC UA 服务器交换 3D 数据。因此，您可以跟踪制造资产的位置数据并对它们有更多的了解，以便更好地利用它们。这些连接性改进可以提供帮助的一些典型用例例如监控移动机器人的位置、跟踪车间工人的步行距离、机器人惯性工具方向等。

CAD 进口商

CAD 导入器已更新以支持最新版本的 Siemens NX、Solid Edge、Parasolid 和 Revit。
