Altair SimSolid无网格快速结构仿真求解分析步骤

发布日期:
2022-07-27
浏览量:
1908

Altair SimSolid 是一个结构仿真工具,可直接用原始的未经简化的几何装配体建模,并且不需要划分网格,在几秒至几分钟内提供结果。在不失精度的情况下,快速处理超大装配和连接件。

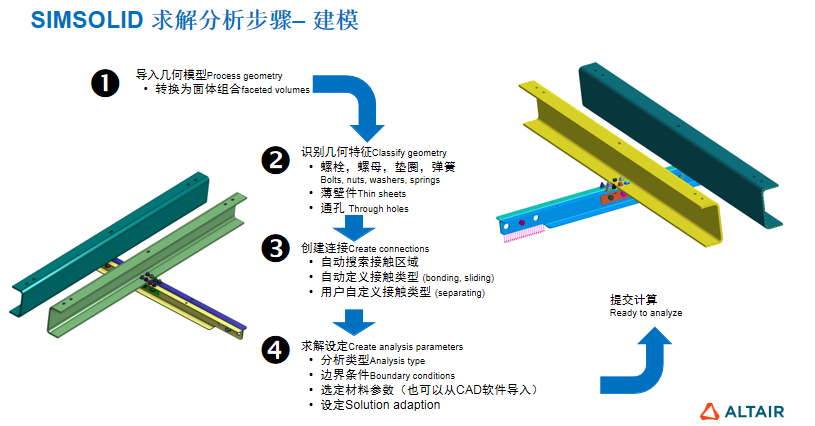

一、Altair SimSolid求解分析步骤-建模



转换为面体组合

2、识别几何特征

螺栓,螺母,垫圈,弹簧

薄壁件

通孔

3、创建连接

自动搜索接触区域

自动定义接触类型

用户自定义接触类型

4、求解设定

分析类型

边界条件

选定材料参数(也可以从CAD软件导入)

设定

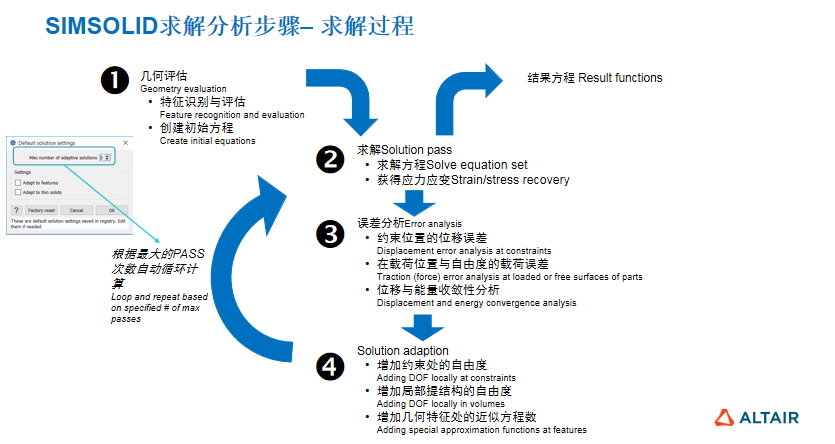

二、Altair SimSolid求解分析步骤– 求解过程

微信图片_20220727164425.png1、几何评估

特征识别与评估

创建初始方程

2、求解

求解方程

获得应力应变

3、误差分析

▪ 约束位置的位移误差

▪ 在载荷位置与自由度的载荷误差

▪ 位移与能量收敛性分析

4、设定

▪ 增加约束处的自由度

▪ 增加局部提结构的自由度

▪ 增加几何特征处的近似方程数

5、根据最大的PASS次数自动循环计算

▪ 结果方程

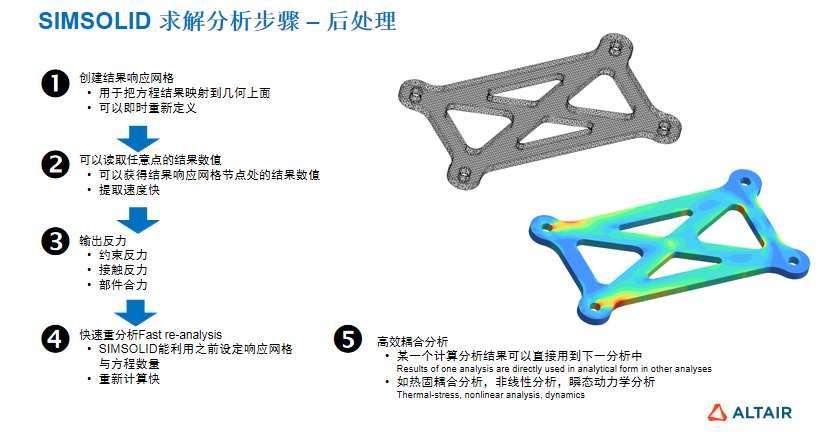

三、Altair SimSolid求解分析步骤 – 后处理



▪ 用于把方程结果映射到几何上面

▪ 可以即时重新定义

2、可以读取任意点的结果数值

▪ 可以获得结果响应网格节点处的结果数值

▪ 提取速度快

3、输出反力

▪ 约束反力

▪ 接触反力

▪ 部件合力

4、快速重分析Fast re-analysis

▪ SIMSOLID能利用之前设定响应网格与方程数量

▪ 重新计算快

5、耦合分析

▪ 某一个计算分析结果可以直接用到下一分析中

▪ 如热固耦合分析,非线性分析,瞬态动力学分析
