Abaqus 2023x 新功能介绍-Abaqus/CAE的功能增强

发布日期:
2022-12-12
浏览量:
2337

借助 Abaqus/CAE,您可以快速地创建、编辑、监控、诊断和可视化高级 Abaqus 分析。直观的界面将建模、分析、作业管理和结果可视化集成在一个一致、易于使用的环境中,新用户易于学习,但对有经验的用户来说效率很高。Abaqus/CAE 支持熟悉的交互式计算机辅助工程概念,例如基于特征的参数化建模、交互式和脚本化操作以及 GUI 定制。
下面我们一起来看下Abaqus/CAE2023都有哪些功能增强吧!
一、材料的增强

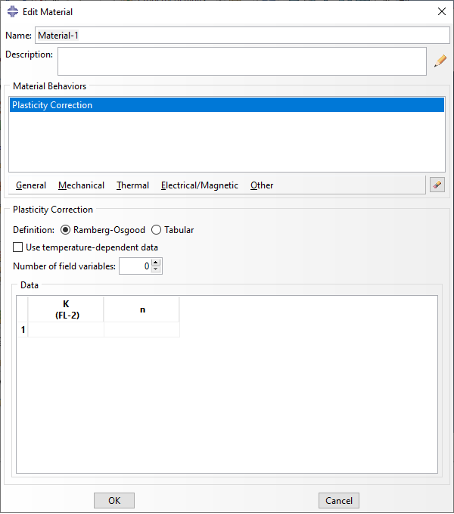

1、支持塑性修正功能。可通过输入Ramberg-Osgood 相关系数或者输入硬化曲线进行修正。相关的输出请求含义对应如下:

● NBSEQ/NBEEQ: Neuber等效应力/应变

● NBPEEQ: Neuber 等效塑性应变

● GKSEQ/GKEEQ: Glinka等效应力/应变

● GKPEEQ: Glinka等效塑性应变

另外在相关的优化设计中,所有基于灵敏度的优化任务类型,与上述输出请求保持一致。

Abaqus 2023新功能.png

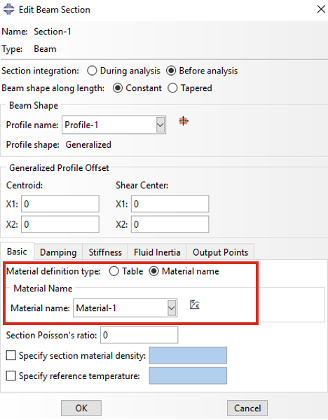

2、支持通用梁截面的材料参数化。可在梁截面创建中指定已定义的材料。

Abaqus 2023新功能.png

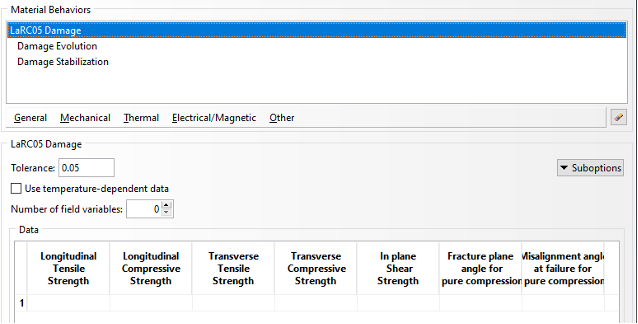

3、支持包含损伤演化以及损伤稳定性子选项的LaRC05损伤模型。

Abaqus 2023.png

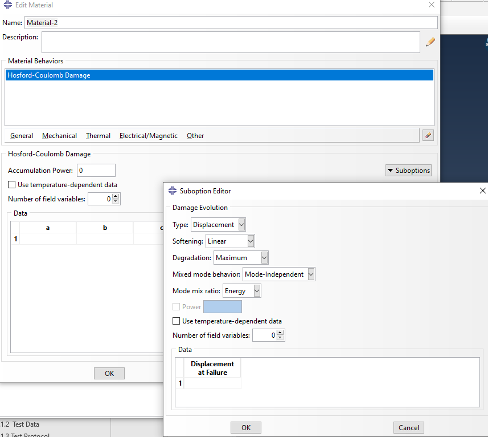

4、支持包含损伤演化的Hosford-Coulomb损伤起始判据。

Abaqus 2023.png

5、增加了对各种损伤起始判据和损伤演化参数的支持:

● 延性损伤: 模式依赖和累积幂

● Johnson-Cook损伤: 累积幂

● MSFLD损伤: Peinc参数

● 剪切损伤: 累积幂

● Traction-Separation准则损伤: 多种

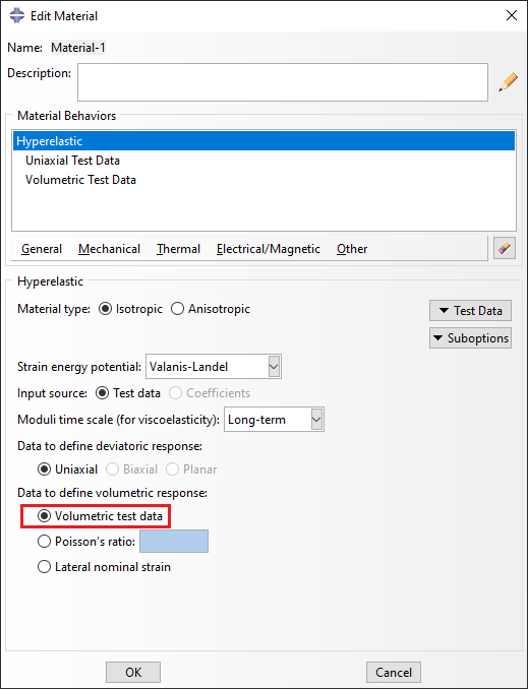

6、支持Valanis-Landel超弹性材料性能的体积测试数据。最开始在2022 FD02中增加了Valanis-Landel模型支持,并提供泊松比和横向名义应变的可选项。


7、支持挤压应力及速度因子材料行为。

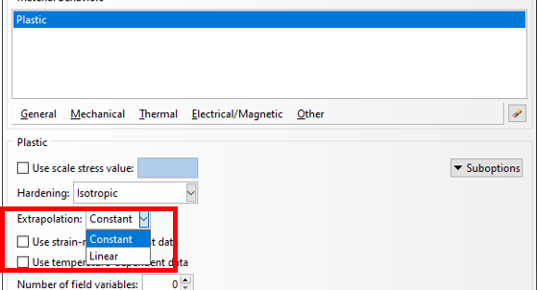

8、支持塑性材料行为的参数外推。现阶段支持常量或线性外推两种方式。


二、接触的增强

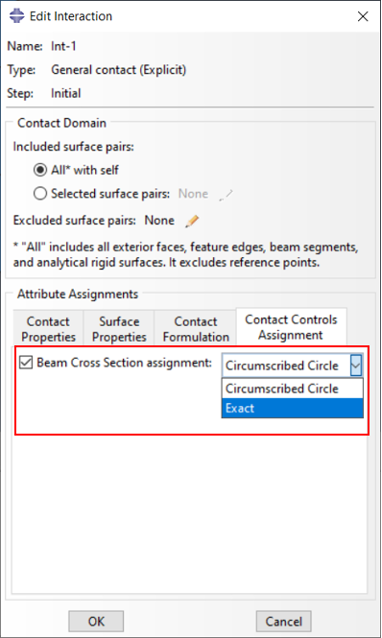

1、支持Abaqus/Explicit通用接触中梁横截面的精确接触。使用梁横截面选项进行接触控制分配的选项时,关键字*Contact Controls Assignment与关键字*Contact一起使用,并提供Circumscribed Circle和Exact两个参数选项。

Abaqus 2023x新功能介.png

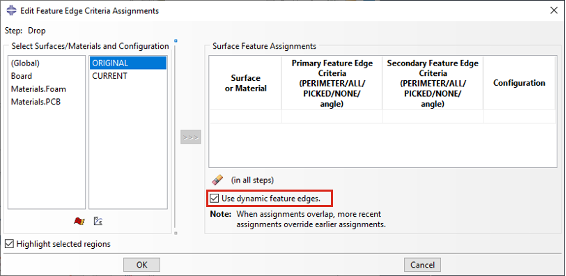

2、支持通用接触中使用动态特征边行为。勾选此选项时,在分析过程中动态确定特征边上的边与边接触,该选项有助于减少接触缺失,提高收敛性。在默认情况下,为勾选状态。

Abaqus 2023x新功能介.png

三、实例命名的增强

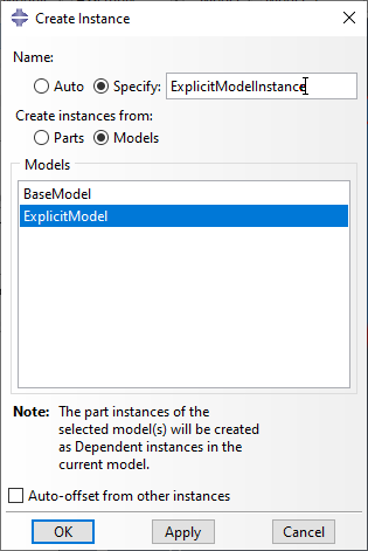

1、支持部件或模型在实例化过程中的重命名。如果在创建时指定实例的名称,实例的重命名功能将会被限制。如果选择了Auto(默认值)或没有给定名称,实例名称将像以前一样根据选择的部件或模型自动生成。

Abaqus 2023x新功能介.png

四、缺陷引入功能的增强

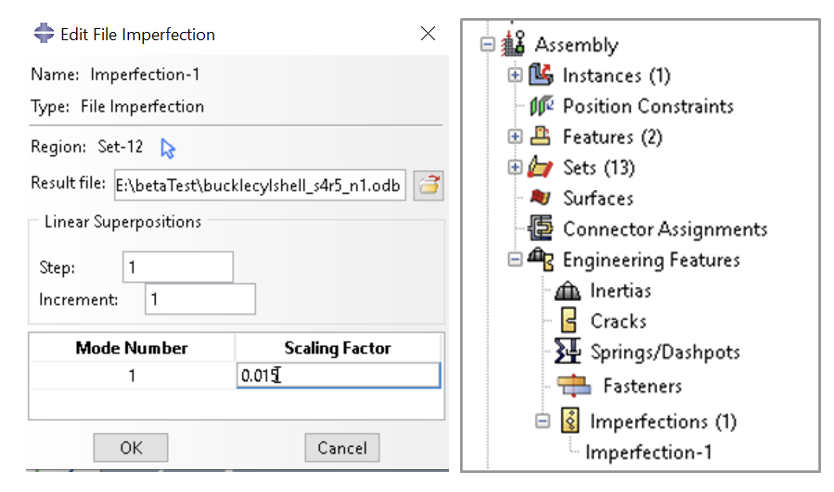

1、支持在CAE中定义*IMPERFECTION关键字,用于将几何缺陷引入后屈曲分析的模型中。缺陷数据可以来自输出数据库、包含缺陷数据的输入文件或在表格中填入。同时可以在相互作用模块的Special菜单下进行查看。另外在模型树的Engineering Features下,增加了缺陷管理器。


五、显式并行计算设置修改

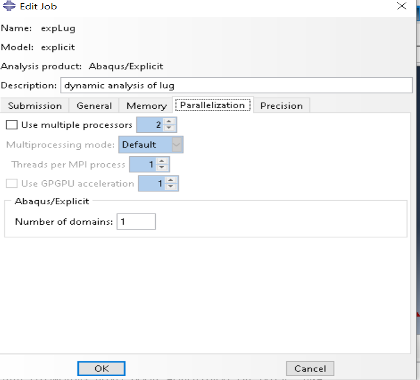

1、在Abaqus2023中,显式循环并行化已被弃用,Parallelization method控件在编辑作业对话框中被移除,domain是唯一的方法。


六、优化增强

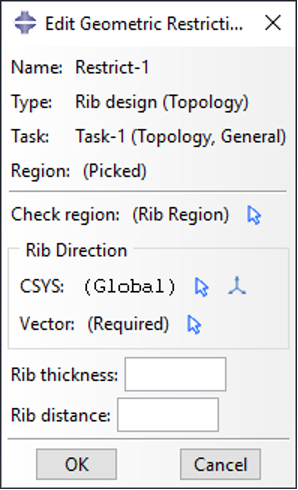

1、支持新的几何约束:肋设计 (用于拓扑优化),可以控制单个肋的厚度和肋之间的距离,以及肋的生长方向。

Abaqus CAE2023.png

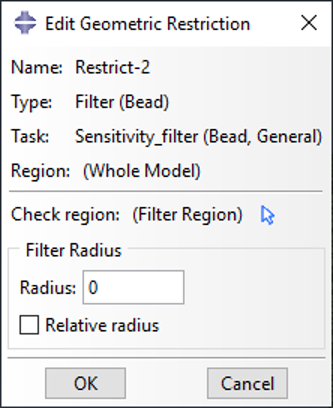

2、支持新的几何限制: 过滤器 (用于加强筋优化),可以指定半径以及半径是否为相对值。

Abaqus CAE2023.png

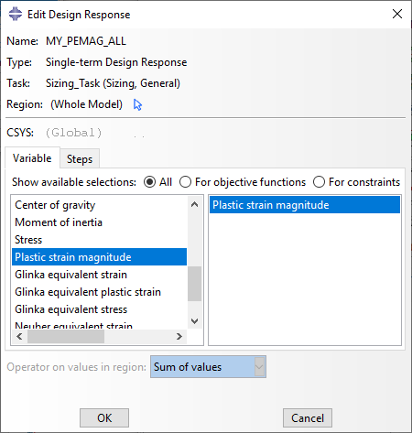

3、支持为所有任务类型扩展PEMAG(塑性应变幅)。

Abaqus CAE2023.png

4、可以在Member size中设置几何限制的方法。

5、增加基于灵敏度优化的加强筋的平面对称约束。

七、Query查询工具增强

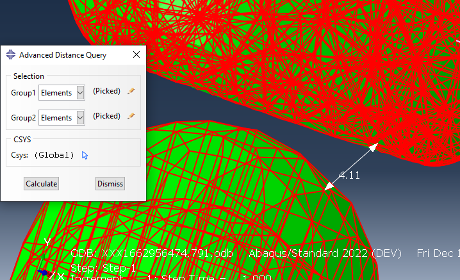

1、支持任意两组对象之间的最小距离查询。

2、支持变形体或未变形几何图形上的节点和单元查看。

3、在前处理模块中,可通过节点、元素、顶点、边、面或体进行选择。

4、可选择局部坐标系以显示距离分量。

Abaqus 2023.png

八、Python3的迁移

1、Abaqus Python和Abaqus/CAE升级到Python 3.10的大型项目正在进行中,目标是2023 FD01实现,具体以发布版本为准。

2、预计会对插件、定制化和脚本产生巨大影响。提供脚本升级工具,可自动完成大多数脚本的更改。预期只需少量修改,就能完成大多数脚本和插件的升级,并能与旧版本一起工作。
