Abaqus与SOLIDWORKS Simulation对比分析

发布日期:
2023-02-23
浏览量:
1896

一、关于软件
SolidWorks Simulation是一个虚拟测试环境,用于分析你的设计,评估其性能并做出决策以提高产品质量。SolidWorks Simulation 提供了单一屏幕解决方案来进行应力分析、频率分析、扭曲分析、热分析和优化分析。SolidWorks Simulation 凭借着快速解算器的强有力支持,使得您能够使用个人计算机快速解决大型问题。SolidWorks Simulation 提供了多种捆绑包,可满足您的分析需要。

Abaqus 统一 FEA(有限元分析)产品套件为简单和复杂工程问题提供强大而完整的解决方案,并涵盖众多工业应用。许多技术先进的公司都在利用 Abaqus FEA 来整合他们的仿真流程和工具,降低成本和效率,并获得竞争优势。还应该注意到的是,购买 Abaqus token(扩展代币)还可以访问 SIMULIA 的其他产品组合,包括用于耐久性分析的 fe-safe 和用于拓扑和形状优化的TOSCA。

二、关于接触

SOLIDWORKS Simulation仿真在解决复杂问题的程度方面存在一些限制,尤其体现在接触方面。

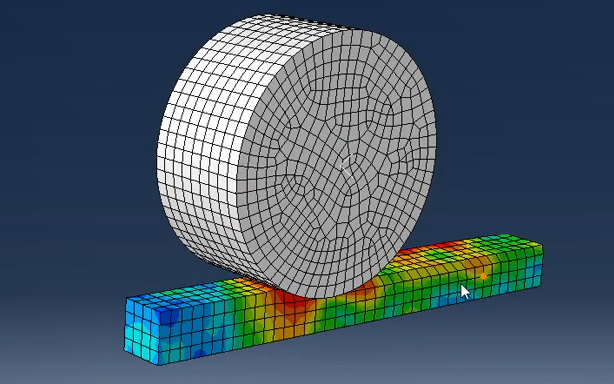

SIMULIA Abaqus 具有更强大的接触求解器,这使您可以更有效地求解接触交互,并对某些接触交互参数进行更多控制。在求解具有大量需要相互交互的组件以及预期自接触的模型时,这一点变得非常重要。

此外,就模型构建效率而言,SOLIDWORKS Simulation 需要明确定义可能接触的面之间的接触对,这意味着需要将两个表面之间的每个潜在相互作用定义为一个特征。相反,Abaqus 有一个称为 General Contact 的功能,可以在分析的每一步动态扫描模型,并在分析进行时自动识别哪些面有可能相互接触。

三、关于多物理场场景

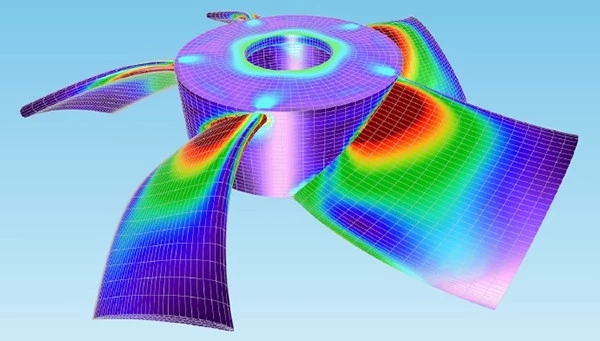

Abaqus与SOLIDWORKS Simulation对比.jpg

实际上很少有一种物理学发生在真空中而不受其他任何事物的影响。例如,当我们考虑基本的结构时,通常要考虑风和温度在设计过程中发挥的重要作用。Abaqus 提供了多种用于多物理场分析的工具,范围从热和结构行为到更高级的解决方案,例如平滑粒子流体动力学 (SPH) 和耦合欧拉-拉格朗日 (CEL) 元素,以对从晃动到混合再到成型的任何事物进行建模。

虽然 SOLIDWORKS Simulation 提供了一些不同物理分析之间的集成结果传输,但只限于顺序耦合。当仿真的电气、热、结构、流体(等)不断相互影响时,例如在非常高应变的金属成型场景中,SIMULIA Abaqus 提供的完全耦合的建模是更可行的方法。

四、关于材料模型和大变形


Abaqus 不仅包含庞大的材料模型库,而且材料校准工具也是业内较好的。它允许您在 Abaqus ACE 中输入原始测试数据并生成复杂的非线性材料的行为,当需要与真实世界的产品测试结果相关联时,这些功能是一项巨大的资产。

在材料方面,许多更复杂的材料——比如泡沫、橡胶等——可以承受极大的位移,变形越多,解决问题的难度就越大,尤其是当变形本质上是非线性的时候。虽然 SOLIDWORKS 在复杂的非线性和超弹性行为方面具有一定的能力,但它无法与 Abaqus 求解器匹敌,尤其是在应变接近并超过数百时。

五、关于具有非线性材料行为的显式动力学

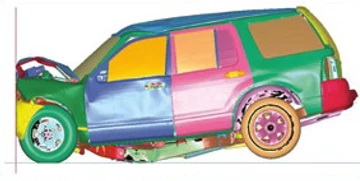

通过 FEA 做的许多工作都被认为是“静态的”,这表示可以在分析的任何离散阶段找到平衡,但有时需要模拟跌落测试或车祸等动态事件,在这类分析中,动能的影响就变得很重要,隐式求解的方法就不适用了。

尽管这两个Abaqus 和 Simulation软件包都提供了“显式”动态分析功能,但两者重要的区别在于: Abaqus 包含非线性材料行为(连同其显式求解器),而 SOLIDWORKS Simulation 则不包含。当需要分析永久变形时,比如碰撞中的冲击吸收、金属成型、橡胶等行为,这一差异变得非常重要。

六、适用于 Abaqus 的 SOLIDWORKS Associate 界面

如果您已经拥有 SOLIDWORKS, 无需担心文件传输的问题。Abaqus-SOLIDWORKS 关联界面允许您通过单击鼠标将模型和后续设计更改从 SOLIDWORKS 传输到 Abaqus/CAE。当您根据 Abaqus 分析的结果在 SOLIDWORKS 中迭代模型设计时,这一关联导入功能将非常有用,同时还允许您在 CAD 和 FEA 解决方案之间无缝转换。

七、关于并行处理

虽然 SOLIDWORKS Simulation 确实具有使用并行处理的能力,但只能在您用于运行软件的系统上实现。通常,这可能在 4 到 8 个内核之间,具体取决于您的台式机或笔记本电脑的配置。然而,Abaqus 允许用户利用高性能计算 (HPC),它可以更有效地解决高度复杂的模型。特别是通过利用并行处理,可以显著加快涉及高级材料配方、高度非线性行为或基于时间的模拟(显式)的分析。

八、关于价格
SOLIDWORKS Simulation:与国外其他有限元分析软件相比,价格相对便宜,整个有限元分析插件估计在10万元左右,每个不同等级包之间可能会有几万元的差价。
Abaqus:ABAQUS陆续推出了各个版本,不同模块,不同的功能,每一种版本和模块可适配于不同的行业和产品,我们需要根据您的具体使用场景为您推荐适合的解决方案,然后给您做精准报价。

总结:

如果您使用 FEA 软件运行基本应力或热分析,SOLIDWORKS 可能更适合您。但是,如果您的仿真需要大量接触、显式求解器、强大的多物理场功能或大量计算,Abaqus提供的一整套 FEA 解决方案则是非常有价值的。
