Simdroid 热分析

单元类型

热分析支持实体单元、平面单元、轴对称单元、热壳单元和热杆单元。

• 实体单元：一阶四面体单元、二阶四面体单元、一阶六面体单元、二阶六面体单元、一阶三棱柱单元、二阶三棱柱单元；

• 平面单元（2D）：一阶三角形单元、二阶三角形单元、一阶四边形单元、二阶四面形单元；

• 轴对称单元：一阶三角形单元、二阶三角形单元、一阶四边形单元、二阶四边形单元；

• 热壳单元：一阶三角形单元、二阶三角形单元、一阶四边形单元、二阶四边形单元；

• 热杆单元：一阶杆单元。
分析类型

热分析可以求解二维/三维模型的稳态和瞬态温度场。

• 稳态热分析：用于分析稳态的温度场和热流；

• 瞬态热分析：用于分析随时间变化的温度场和热流。同时，Simdroid支持线性热分析和非线性热分析；

• 线性热分析：材料参数、边界条件与温度无关，不考虑辐射；

• 非线性热分析：材料参数、边界条件与温度相关，考虑辐射。

载荷与边界条件

Simdroid热分析支持施加多种载荷和边界条件，其中载荷包括热生成率（单位体积的功率）、表面热流密度（单位面积上热交换的功率）。边界条件包括对流边界、辐射边界、温度边界等。热边界条件均可以温度相关，从而进行非线性的热分析。

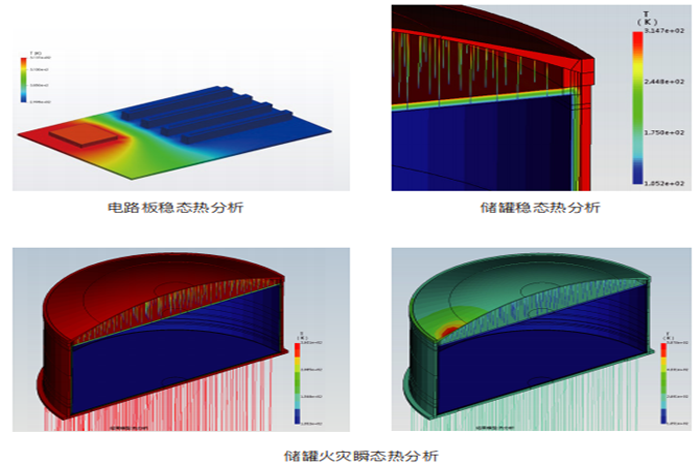

应用案例
