Simdroid Emag是Simdroid的电磁模块,具有完备的低频电磁求解功能,支持几何尺寸、网格尺寸、材料属性、激励等的全参数化建模,支持各种形式的电磁场分析。

产品描述

Simdroid电磁分析类型

电磁分析可以求解二维/三维模型的电场以及磁场。

静磁场分析:用于计算由直流电流或永磁体所引起的空间磁场分布,可以计算磁矢势A、磁场强度H、磁感应强度B等场量,以及电磁力F等相关物理量,一般用于磁路校核、直流电阻、直流电感计算等应用场合。

• 时谐磁场分析:用于计算正弦/余弦电压、电流激励所引起的空间磁场分布,可以计算磁矢势A、磁场强度H、磁感应强度B等场量,以及涡流损耗等相关物理量,一般用于趋肤效应/邻近效应分析、损耗计算、交流电阻、交流电感计算等应用场合。

• 瞬态磁场(场-路耦合)分析:用于计算由时变电流/电压、永磁体所引起的空间磁场分布,可以计算磁矢势A、磁场强度H、磁感应强度B等场量,以及转矩等相关物理量,一般用于旋转/直线电机性能分析、电磁作动器电磁分析等应用场合。

• 静电场分析:用于计算由电荷密度或电势所引起的空间电场分布,可以计算电势V、电场强度E等场量,以及电磁力F等物理量,一般用于变压器、绝缘子、电力金具等设备绝缘校核以及电容矩阵的计算。

• 直流传导场分析:用于计算直流电流或直流电压作用于导体上的稳态电流场,可以计算电势V、电场强度E等场量,以及电导G等物理量,一般用于电力设备直流绝缘特性分析等计算。

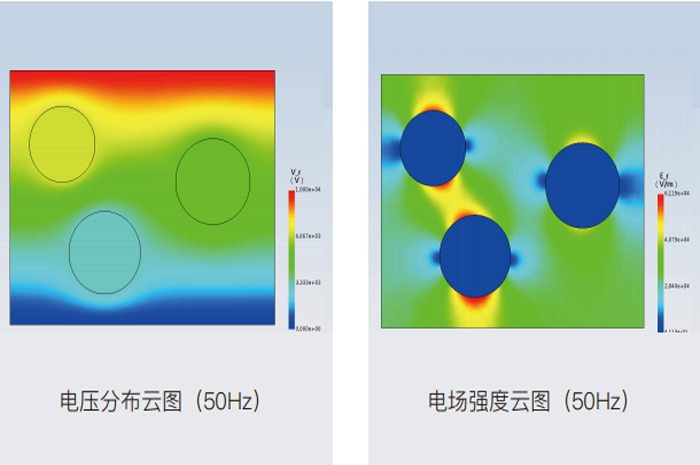

• 交流传导场分析:用于计算正弦/余弦电压、电流激励作用于导体上的时谐电流场,可以计算电势V、电场强度E等场量,以及电导G等物理量,一般用于分析正弦/余弦激励下电力设备的绝缘特性等领域。

• 瞬态电场分析:用于计算任意时变电流或电压作用下的电场分布,可以计算电势V、电场强度E等场量,以及欧姆损耗等物理量,一般用于分析时变激励下电力设备的耐压特性等领域。

Simdroid电磁分析模块

激励与边界条件

电磁分析支持多种激励类型和边界条件,其中激励类型包括:电流密度、电流、电压、线圈、绕组、永磁体、涡流选项、端部连接、运动、电路;边界条件包括:磁力线平行、磁力线垂直、电力线平行、电力线垂直、悬浮电位、开放边界、周期边界、滑移界面。

Simdroid电磁分析模块

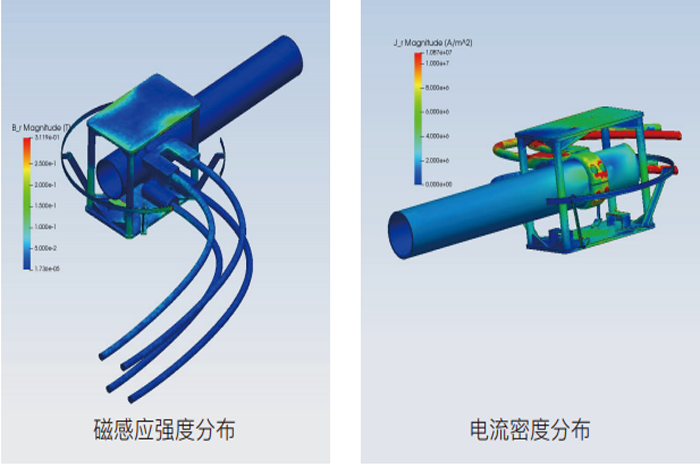

求解场量与物理量

• 物理量:电磁力、力矩、电感、欧姆损耗、铁芯损耗、磁链、电导、导纳等;

• 场量:磁矢势A、磁场强度H、磁感应强度B、电流密度J、电势V、电场强度E、电磁力F等。
