Simdroid拥有强大的CAD建模功能,还可提供完善的网格剖分功能,支持用户采用不同的剖分方式进行网格划分。Simdroid的后处理不仅操作简单直观,而且功能强大。提供了丰富的图形显示和数据处理功能。

产品描述

1.CAD建模功能

Simdroid拥有强大的CAD建模功能:

• 全参数化的2D、3D建模;

• 草图建模,通过拉伸、旋转、放样、扫掠等操作实现三维结构;

• 点、线、面、常见图元(如立方体、圆柱体等)的创建;

• 布尔运算,如并集、差集、交集、交叠、组合体、分割等功能;

• 移动、转动、镜像、阵列功能;

• 圆角、倒角等局部处理功能;

• 距离、角度的测量;

同时,Simdroid还支持通用格式CAD模型导入,支持的格式包含step、iges等。

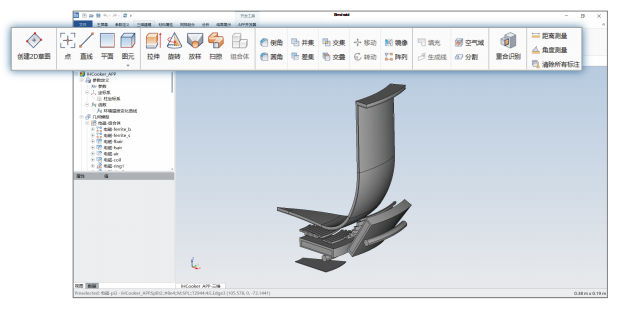

                                                                                              Simdroid建模界面
2. 网格功能

Simdroid提供完善的网格剖分功能,支持用户采用不同的剖分方式进行网格划分。

• 全自动剖分:对于曲面复杂的几何形状进行全自动的四面体网格剖分;

• 映射剖分:对于规则结构使用映射剖分,生成的单元类型为六面体单元;

• 扫略剖分:对于适合扫略的几何可以使用扫掠剖分,生成的单元类型为六面体单元或棱柱单元。

• 网格装配:多零装配体不同部件可采用不同的网格尺寸,通过网格装配技术保障位移协调,从而在保证精度的前提下提高计算效率。

同时,Simdroid还支持用户手动进行网格控制,包括了体控制、面控制、边控制、网格匹配、边界层设置等,以实现对网格剖分质量的准确控制。

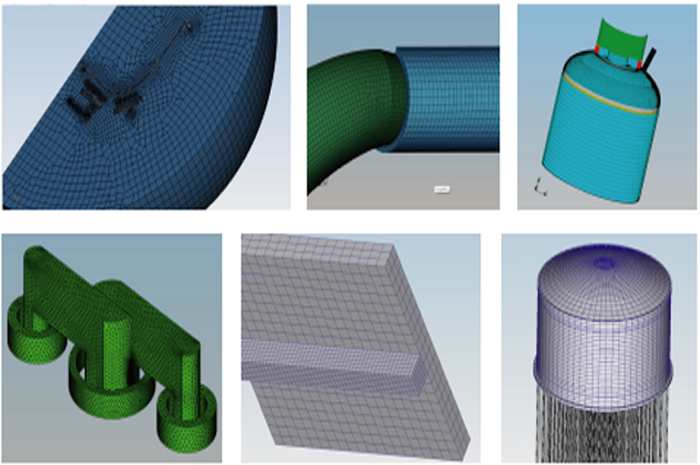

                                                                                            网格剖分和网格装配

3. 后处理功能

Simdroid的后处理不仅操作简单直观,而且功能强大。提供了丰富的图形显示和数据处理功能。

• 图形处理方面,可以输出各种结果的云图、矢量图、等值线/面图、曲线图、流线等结果。并且提供了切片、透明显示等多种图形观察功能。

• 动画显示,各种结果量和变形图可以以动画的方式直观显示,并且可以输出为视频文件。

• 梁截面、板壳厚度显示,可以真实地显示这些结构的实际形状。

• 数据处理,可以对结果量进行处理、运算,如应力线性化、电容电感提取等。

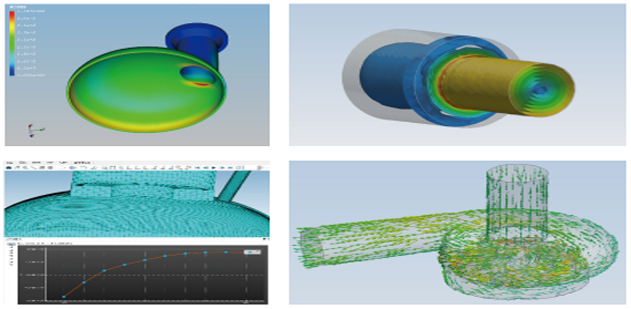

                                                                                                                      Simdroid后处理功能
